产品介绍:

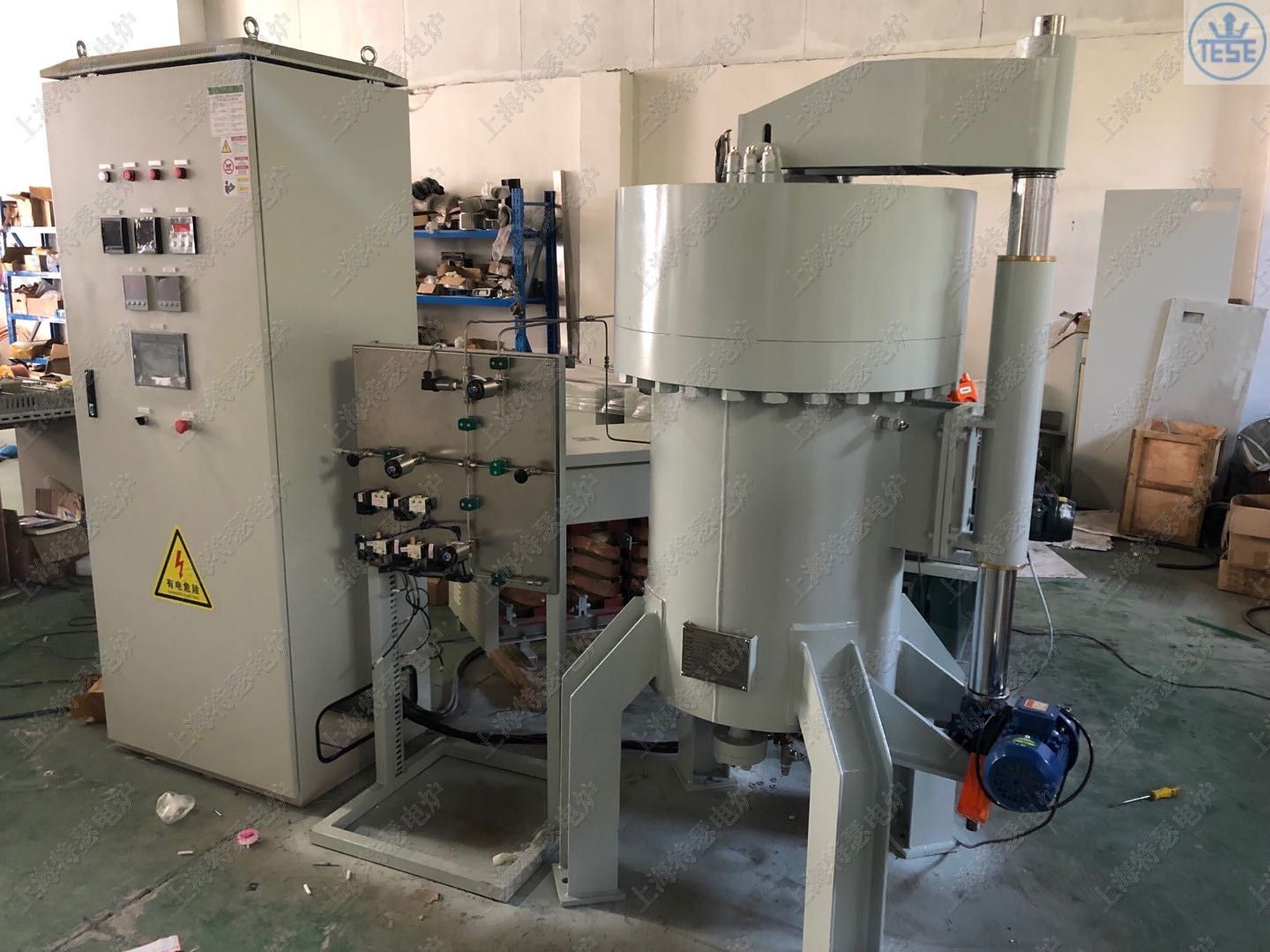

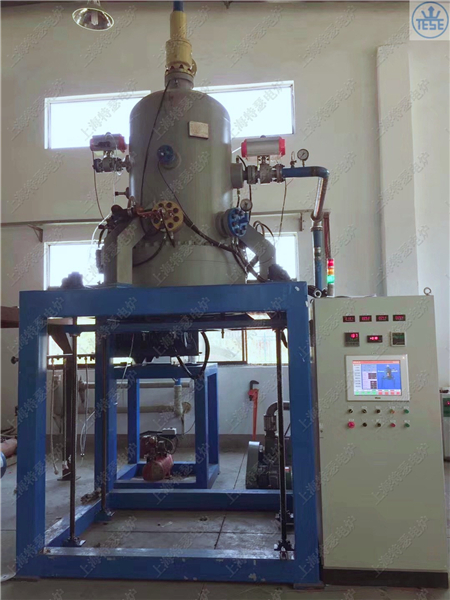

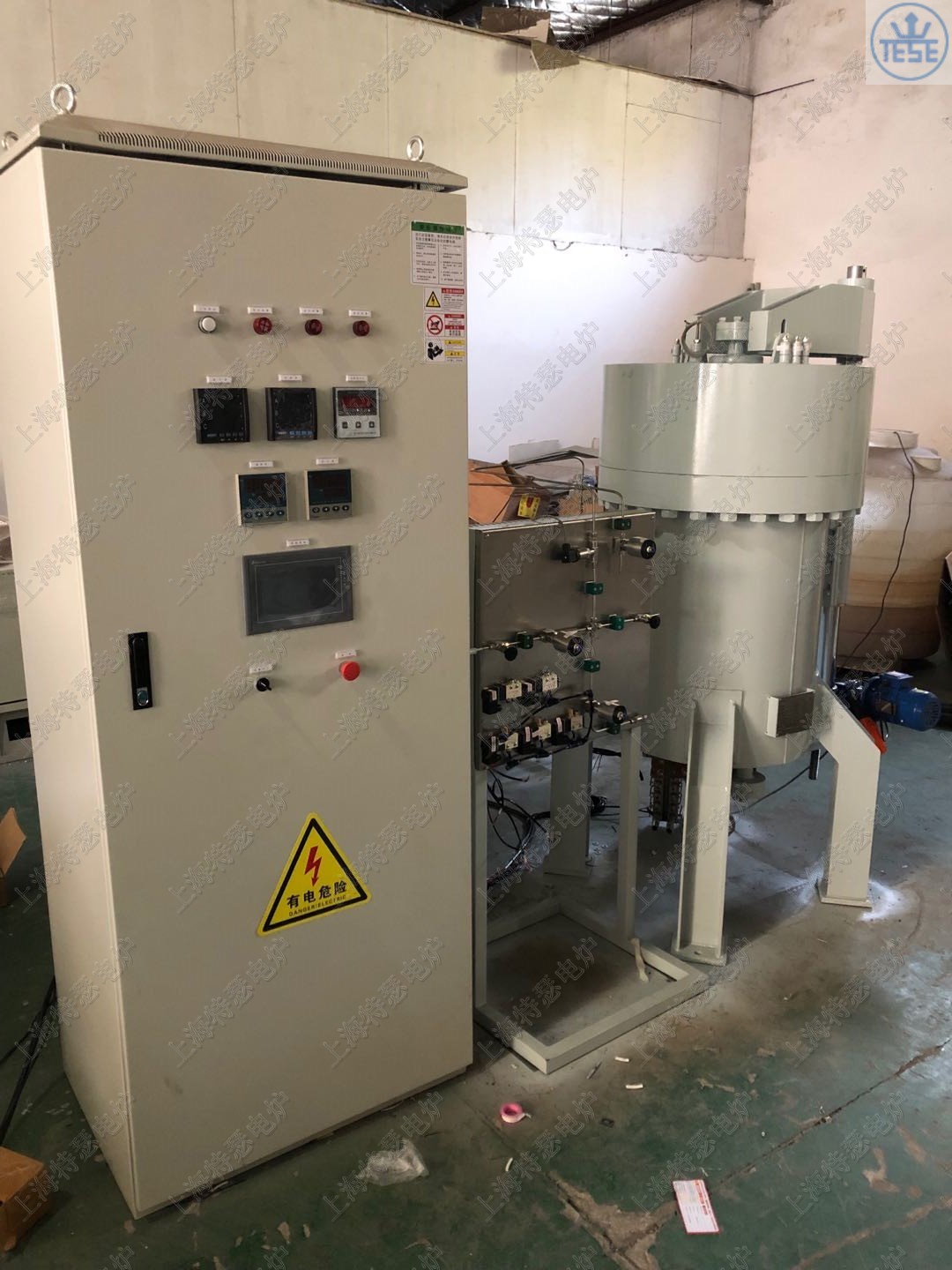

该款真空气氛压力烧结炉采用立式结构由炉体、炉升盖降机构、真空系统、充气系统,温控系统等组成。炉体采用双层水冷结构,内壁为16MnR压力容器专用钢,外层优质碳钢,中间通水冷却。炉内发热元件为石墨管,保温元件为碳毡及石墨复合结构。炉侧装有一观察孔、红外测温口、热电偶孔。热电偶选用钨铼型,同时具有高温时自动退出加热区的功能。
本产品为周期作业式,适用于氮化硅陶瓷球,陶瓷刀具、LED粉体还原与烧结、硬质合金,粉末冶金烧结等材料在高压氮气或氩气气氛内进行烧结,有利于增加材料的烧结密度,提高材料的机械性能。
主要功能和特点:
1、高压炉壳主要分为炉体、炉盖及炉体支架等,炉体及炉盖均采用双层水冷结构,可抽真空,真空度可达6.67×10-3Pa以下,并能通入多种保护气氛;
2、加热系统采用石墨筒形加热器,保证了最佳的温度均匀性和工件的均匀受热,且便于发热体的维修及更换;
3、加热元件采用高纯等静压石墨发热体,最高发热温度可达2000℃;
4、炉体采用循环水冷系统,可有效保证整体的密封性;
6、真空系统采用旋片式直连泵、高真空阀、真空规管、真空压力表、真空放气阀、真空管路等;
7、可以预设多条加热曲线,分配给不同的烧结材料,需要时直接调用,互不干扰,无需重复修改温度参数;
8、充气装置(不含气体干燥、气体过滤及尾气处理系统)主要由充气阀、低压气路和高压气路;
9、配置进口压力传感器,过压自动泄压保护,操作安全可靠;
10、预留了485转换接口,可通过我司专用软件,与计算机互联,可实现单台或者多台电炉远程控制、实时追踪、历史记录、输出报表等功能;
11、超温报警并断电,漏电保护,操作安全可靠。
产品型号 |
有效温区 |
最高温度 |
极限真空 |
充气压力 |
加热元件 |
加热功率 |
设备形式 |
||
TSPVgr2000-40 |
Φ100×120mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
40kw |
立式 |
||
TSPVgr2000-100 |
Φ200×250mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
100kw |
立式 |
||
TSPVgr2000-200 |
Φ300×500mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
200kw |
立式 |
||
TSPVgr2000-280 |
Φ400×600mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
280kw |
立式 |
||
TSPVgr2000-360 |
Φ500×800mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
360kw |
立式 |
||
注:更多规格参数和详细技术方案请来电索取,可根据用户要求另行设计制造 |
|||||||||
选装配置 |
水冷机组 |
选配:根据炉型尺寸大小选择不同的水冷机型号; |
|||||||
控制仪表 |
选配:触摸屏+PLC模块,使其操作更简洁明了,相关部件实现安全互锁; |
||||||||
电器配置 |
选配:主要控制电器用LG和苏州西门子厂家; |
||||||||
真空配置 |
选配:抽真空采用手动和自动控制自由切换。 |
||||||||
产品型号 |
有效温区 |
最高温度 |
极限真空 |
充气压力 |
加热元件 |
加热功率 |
设备形式 |
||
TSPVgr2000-40 |
Φ100×120mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
40kw |
立式 |
||
TSPVgr2000-100 |
Φ200×250mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
100kw |
立式 |
||
TSPVgr2000-200 |
Φ300×500mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
200kw |
立式 |
||
TSPVgr2000-280 |
Φ400×600mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
280kw |
立式 |
||
TSPVgr2000-360 |
Φ500×800mm |
2000℃ |
10Pa |
≤9.8MPa |
高纯石墨 |
360kw |
立式 |
||
注:更多规格参数和详细技术方案请来电索取,可根据用户要求另行设计制造 |
|||||||||
选装配置 |
水冷机组 |
选配:根据炉型尺寸大小选择不同的水冷机型号; |
|||||||
控制仪表 |
选配:触摸屏+PLC模块,使其操作更简洁明了,相关部件实现安全互锁; |
||||||||
电器配置 |
选配:主要控制电器用LG和苏州西门子厂家; |
||||||||
真空配置 |
选配:抽真空采用手动和自动控制自由切换。 |
||||||||
